Мы специализируемся на высококачественной гидроабразивной резке и других продуктах высокого давления Модели и спецификации

Гидроабразивная резка с 4 или 5 осями и динамической наклонной режущей головкой

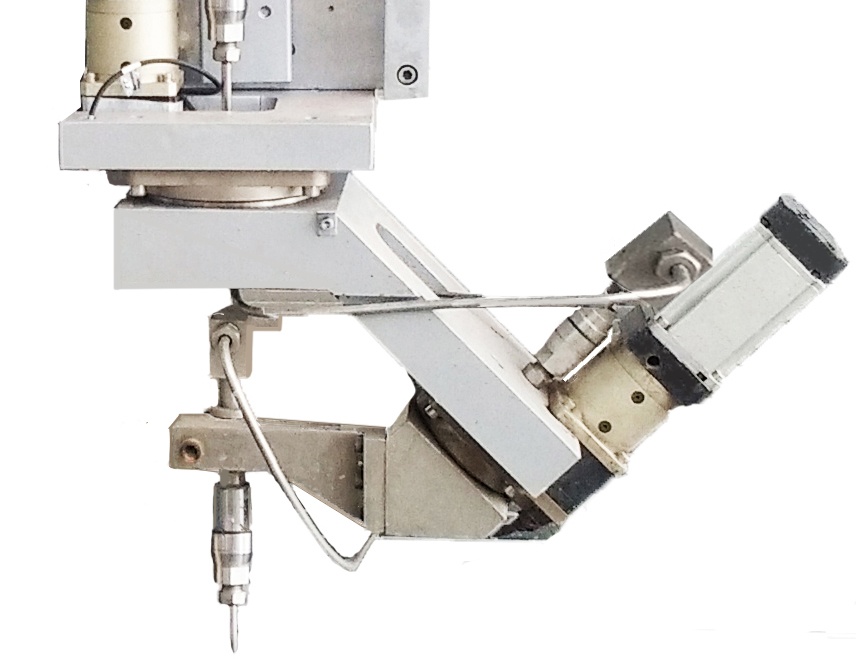

5 axis waterjet cutting machine

Режущая головка с динамическим наклоном имеет два основных преимущества:
  • Первый, Удалять конус, когда это нежелательно.
  • Второй, Скос на краю это дизайн трехмерных частей



  • 4-х осевая машина для гидроабразивной резки может обрезать деталь с помощью той же скошенной ангелы вокруг этой детали. Например,. Конус. 5-осевая гидроабразивная машина может разрезать деталь на разные углы скоса на той же части. Например, рабочее колесо

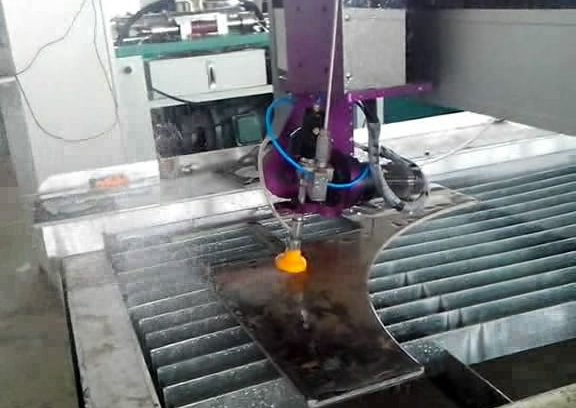

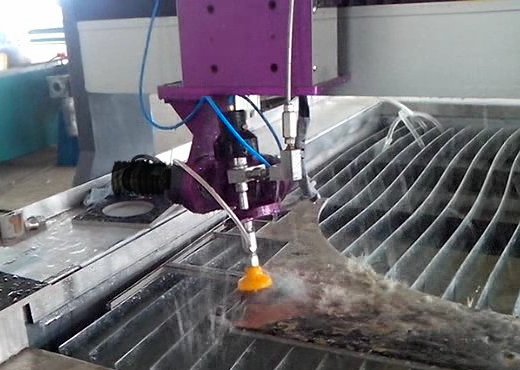

    AB type 5 axis Waterjet Machine AB type 5 axis Waterjet cutter

    Большинство обычных методов резания, таких как гидроабразия, плазма или лазер, обладают характеристикой конуса на краю. Большую часть времени конус нежелателен. 4 или 5 осевые станки могут решить эту проблему. Мы можем применить эту технологию к гидроабразивным резцам и плазменным резакам.

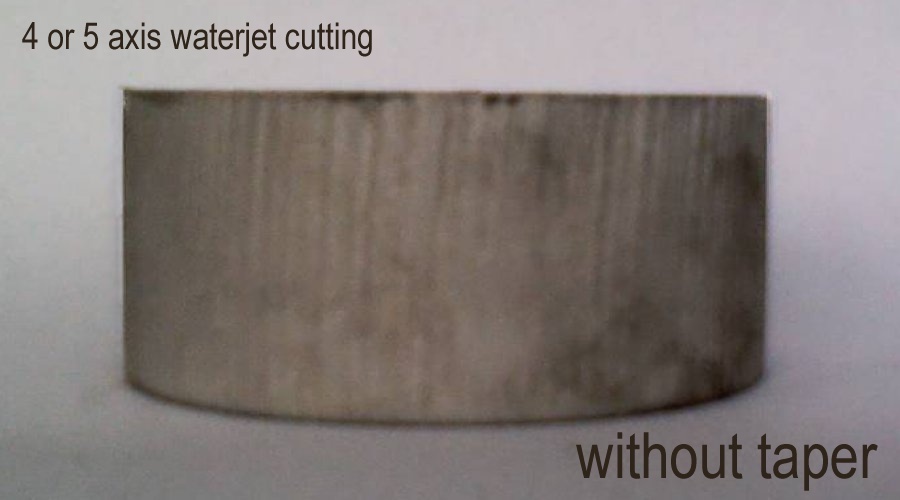

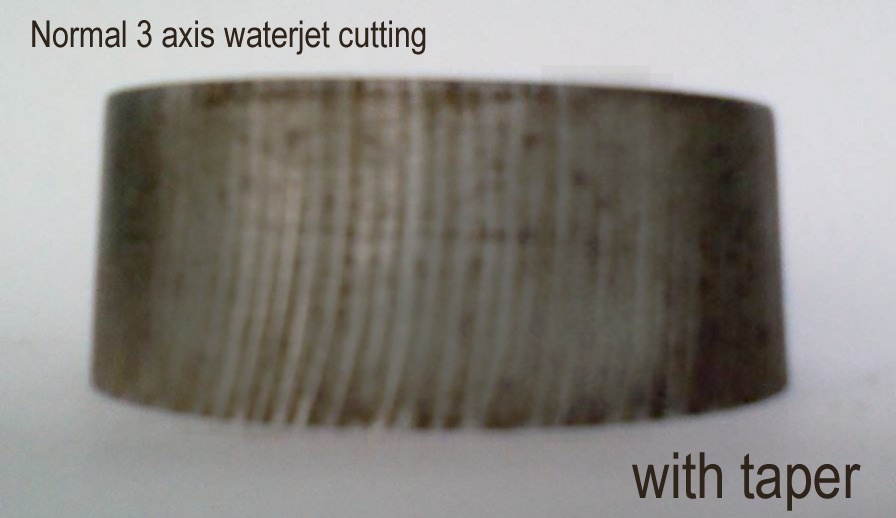

    part cut with 3 axis Waterjet Machine part cut with 4 axis Waterjet cutter

    На приведенных выше рисунках показана часть с конусности из обычной гидроабразивной резки и другая часть без конусности в результате 4-осевой гидроабразивной резки. Оба вышеуказанных образца представляют собой углеродистую сталь, содержащую около 2 " Диаметр круговой части. Водяная резка имеет специальный эффект краевой кривой благодаря тому, что называется «струя отставание». Струя воды - это «гибкий инструмент». В то время как струя врезается в материал и проталкивается через толщину, наконечник сопла движется вперед и вызывает отставание между входящими и выходящими точками на материале. Знаки струя задержкой на краю материала более заметны, когда скорость резания высокая и менее очевидная, когда скорость резания медленная. Плазменная резка, лазерная резка и т. Д., Все они имеют сходное «отставание» на режущей кромке.


    3-мерная машина для гидроабразивной резки с ЧПУ-управлением по 5-осевой

    Для трехмерной резки обычно требуется 5-осевой контроллер и 5-осевая режущая головка. Часто существует два типа конфигурации с 5 осями, AB и AC. Чаще всего 5-осевой гидроабразивный станок сконструирован с переменным током..Обычно очень сложно программировать трехмерную резку человеком. Это требует специального программного обеспечения CAM для перевода 3D-чертежа на машинный язык, G-код. Контроллер ЧПУ выполняет G-код.

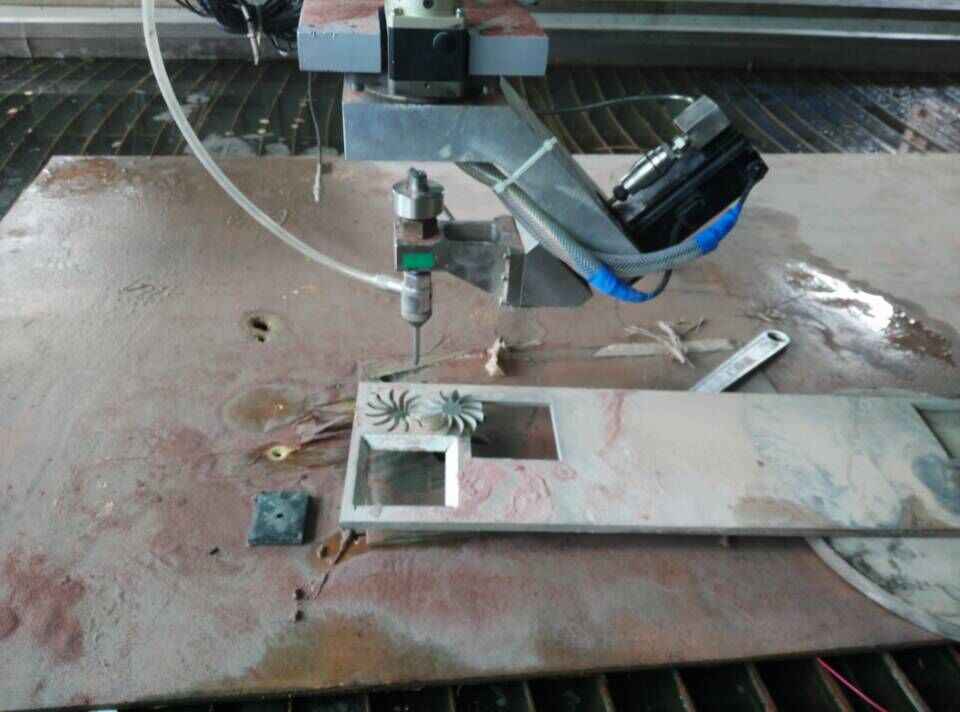

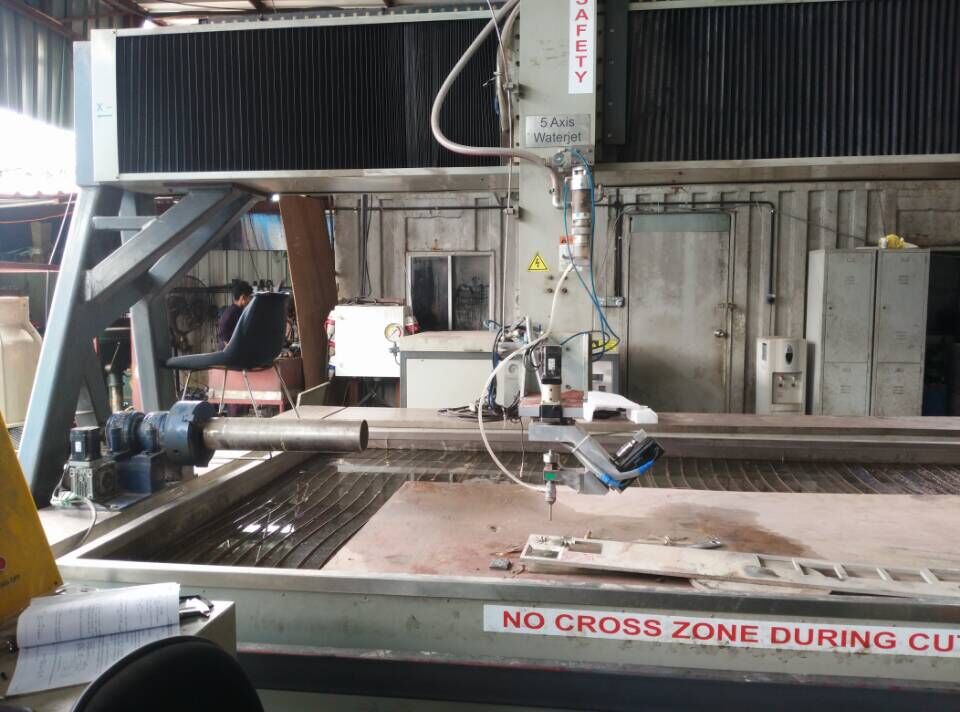

    Машина для гидроабразивной резки по 5-ти осям типа AC Машина для гидроабразивной резки по 5-ти осям типа AC
    Машина для гидроабразивной резки по 5-ти осям типа AC Машина для гидроабразивной резки по 5-ти осям типа AC

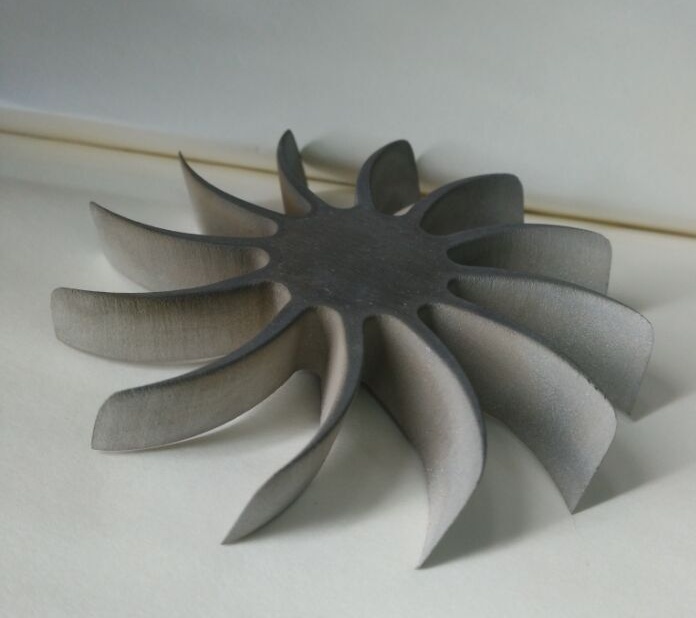

    Часть отрезана 5-осевой гидроабразивной машиной Часть отрезана 5-осевой гидроабразивной машиной
