Мы специализируемся на высококачественных станках гидроабразивной резки труб всех размеров.
|
В промышленных работах людям часто приходится резать трубы, уже установленные в полевых условиях,
под землей или высоко в воздухе. Для этого необходимо иметь режущее оборудование на рабочем месте.
Вот почему нам нужна мобильная режущая машина. Гидроабразивная резка часто является предпочтительным
методом резки, поскольку материалы, текущие в трубах, являются легковоспламеняющимися или взрывоопасными.
Поэтому портативная гидроабразивная машина пользуется спросом.
Переносной станок для резки труб струей воды часто состоит из насоса высокого давления, резака,
держателя резака режущей головки и рельса, по которому перемещается держатель. Также имеется бак подачи абразива.
Существует два типа портативных станков для гидроабразивной резки труб:
1. без ЧПУ контроль
2. с ЧПУ контроль
Переносной станок для резки труб с ЧПУ может резать трубы в специальные формы.
Это особенно полезно при выполнении ответвлений. Переносной станок для резки труб без ЧПУ
может в основном резать окружность трубы и делать небольшие отверстия в стенке трубы.
Потребности резки этих труб часто следующие: замена поврежденной части, добавление нового ответвления
и т. д. Для этих применений наиболее распространенными являются седловые разрезы на основной трубе и
рычажное отверстие или косые разрезы на конце ответвлений труб. Для точного соответствия формы и размера
седла и рычажного отверстия часто используется управление ЧПУ с переносным станком для гидроабразивной резки.
Разделка седла и рта рыбы
Труба с гибкой под углом

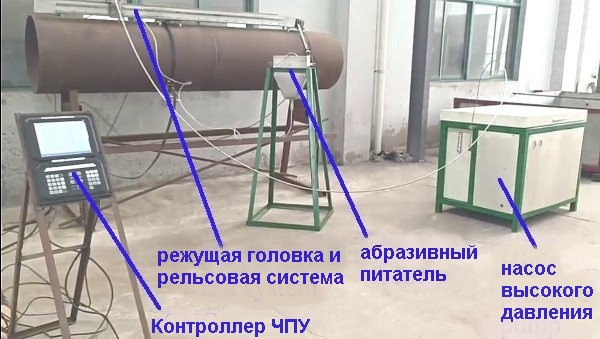

Система переносного станка для гидроабразивной резки труб состоит из водяного насоса высокого
давления, системы направляющих с CNC,
на которой установлена режущая головка, и системы подачи абразива.
Мощность гидроабразивного насоса составляет 30-50 л.с., а при резке абразивом максимальная
толщина мягкой стали составляет 80 мм. Для насоса требуется трехфазное электропитание
220V - 480V, 50 или 60 Hz (указывается заказчиком). Вода под давлением подается в режущую
головку через высоконапорный шланг.
Режущий рельс может вращаться вокруг трубы, а режущая головка может перемещаться по длине
рельса. Контроллер CNC управляет вращением и линейным движением режущей головки вдоль
рельса одновременно в соответствии с программированием CNC.
|
Преимущества портативного станка гидроабразивной резки IWM.
Специальная конструкция IWM портативного станка для гидроабразивной резки особенно полезна в ситуациях,
когда труба не может двигаться, и единственный вариант — позволить режущей головке гидроабразивной резки
огибать трубу для резки. Существует две модели переносного держателя режущей головки. Модель 1 хороша только
для резки трубы. Эта версия не имеет ЧПУ, и режущая головка может просто огибать трубу. Модель 2 имеет длинный
рельс, и режущая головка может двигаться вдоль рельса, пока рельс огибает трубу. В этом случае конструкция
имеет 2 оси, и она способна резать седловые и угловые соединения. Обе модели могут резать трубы малого и большого
диаметра в соответствии с требованиями клиентов. Толщина трубы, которую можно резать, составляет до 100 мм.
Модель 1: простая одноосная резка, только вокруг трубы.
|
|
Модельl 2: две оси, длинный рельс огибает трубу, а режущая головка движется вдоль рельса, может прорезать отверстия.
|
|
|
|
Детали головки для резки труб струей воды
|
|
Гидроабразивная резка с ЧПУ вырезает отверстие в трубе GRP
|
Цены на портативные машины для гидроабразивной резки варьируются от 20 000 до 50 000 долларов США.
Существует несколько типов машин для гидроабразивной резки труб, которые подходят для различных ситуаций с трубами.
Существует несколько типов переносных гидроабразивных станков, которые подходят для различных задач резки.
Ниже представлены несколько видеороликов, демонстрирующих детали портативного станка для гидроабразивной
резки труб, а также реальные сцены резки.
Видео 1: портативный гидроабразивный резак стальной трубы.
Видео 2: Модель 2, портативная установка гидроабразивной резки вырезает отверстие в трубе из стеклопластика.
Видео 3: труборезный станок с патроном.
Идеальное соответствие формы и размера от седла и насадки.
|
Увеличьте масштаб, чтобы увидеть идеальное сочетание формы и размера седла и выреза носа.
|
|
|
